Гибка металла — важный процесс в металлообработке, используемый в строительстве, машиностроении и ремонте для создания деталей от простых уголков до арочных конструкций. Она требует понимания свойств металла, правильного выбора инструментов и соблюдения технологии, иначе возможны трещины или неточности. Эта статья — практическое руководство по ручным и механическим методам гибки, видам деформации и необходимому оборудованию для качественной работы в домашних условиях и на производстве.
Основные виды гибки металла
В зависимости от требуемой формы и толщины материала применяются различные методы гибки, каждый из которых имеет свои особенности и область применения.
Наиболее распространённые виды:
- Гибка по радиусу. Используется для создания плавных изгибов, таких как арки, дуги или закруглённые рамы. Требует специального оборудования или шаблонов.
- Угловая гибка. Самый частый тип — формирование прямых углов (90°), а также острых и тупых углов. Применяется при изготовлении каркасов, коробов, кронштейнов.
- Гофрирование. Последовательная гибка с равным шагом, придающая листу жёсткость. Часто используется для кровельных материалов и декоративных панелей.
- Спиральная гибка. Применяется для создания винтовых форм, например, в элементах лестниц или декора.
Выбор метода зависит от конечной цели, доступного оборудования и физико-механических свойств металла.
Характеристики металлов и их поведение при гибке
Не все металлы одинаково хорошо поддаются деформации. Успешность гибки напрямую зависит от таких свойств, как пластичность, прочность и твёрдость.
Наиболее распространённые материалы:
- Низкоуглеродистая сталь (Ст3, 09Г2С). Обладает высокой пластичностью, легко гнётся без предварительного нагрева. Один из самых популярных материалов для ручной и станочной гибки.
- Алюминий и его сплавы. Лёгкий, пластичный металл, но склонен к усталостным трещинам при многократной деформации. Требует аккуратности при работе.
- Нержавеющая сталь. Более прочная и упругая, чем углеродистая сталь. При гибке проявляет сильное пружинение (возврат угла), что требует компенсации при расчётах.
- Медь и латунь. Высокая пластичность и хорошие декоративные качества. Часто используются в художественной ковке и сантехнике.
- Высокоуглеродистая сталь и закалённые сплавы. Практически не поддаются холодной гибке, требуют нагрева или специальных технологий.
Толщина материала также играет ключевую роль: чем толще заготовка, тем больше усилие требуется для гибки и тем выше риск трещин на внутреннем радиусе изгиба.
Ручные методы гибки металла
Для небольших объёмов работ, ремонта или изготовления простых деталей часто используются ручные методы, доступные в домашней мастерской.
Популярные ручные техники:
- Гибка с помощью тисков и оправки. Заготовка зажимается в тисках, рядом устанавливается металлический стержень (оправка), вокруг которого с помощью молотка или рычага производится изгиб. Подходит для труб и прутков.
- Использование гибочного станка (ручного пресса). Простое устройство с поворотной балкой и упорами, позволяющее точно гнуть листовой металл под нужным углом.
- Гибка по шаблону. Для создания повторяющихся изгибов (например, в каркасах) используется деревянный или металлический шаблон, по которому заготовка прибивается или прижимается.
- Молотковая гибка. Применяется при работе с тонким листовым металлом. Удары молотком по краю заготовки, установленной на кромке верстака, позволяют постепенно формировать изгиб.
Ручные методы требуют терпения и практики, но позволяют обходиться без дорогостоящего оборудования.
Механические и станочные методы
Для точной и производительной гибки на предприятиях и в мастерских используются специализированные станки.
Основные типы оборудования:
| Тип станка | Принцип работы | Применение |
|---|---|---|

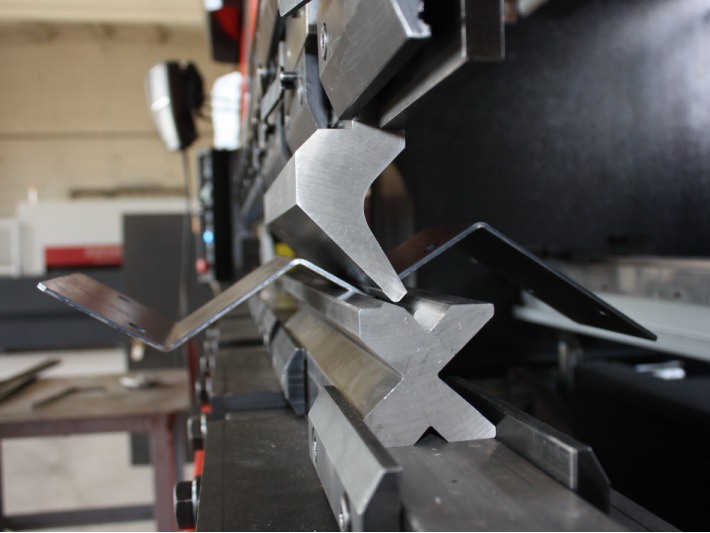

| Листогибочный пресс | Заготовка зажимается между матрицей и пуансоном, который давит на металл, формируя изгиб. | Точная угловая гибка листового металла. |
| Трубогиб | Труба укладывается между роликами, один из которых перемещается, изгибая трубу по заданному радиусу. | Гибка труб для систем отопления, каркасов, ограждений. |
| Профилегиб | Использует три ролика для постепенной деформации профиля (швеллер, уголок, двутавр). | Создание арок, круговых конструкций из профильного проката. |
| Гибочный станок с ЧПУ | Автоматизированный пресс, управляющийся программой. Обеспечивает высокую точность и повторяемость. | Массовое производство деталей с жёсткими допусками. |
Станочная гибка обеспечивает высокую точность, производительность и возможность работы с толстыми материалами.
Необходимые инструменты и приспособления
Для успешной гибки металла, помимо основного оборудования, требуются вспомогательные инструменты.
Базовый набор:
- Тиски. Для фиксации заготовки при ручной работе.
- Молоток, киянка. Для точечного воздействия и выравнивания.
- Угольник, линейка, шаблон. Для контроля угла и размеров.
- Маркер по металлу. Для нанесения разметки.
- Оправки и ролики. Для формирования заданного радиуса изгиба.
- Зажимы и упоры. Для фиксации заготовки на станке.
При работе с толстым металлом могут потребоваться домкраты, гидравлические прессы или лебёдки для приложения усилия.
Технологические особенности и расчёты
Чтобы избежать ошибок, необходимо учитывать такие параметры, как радиус изгиба, пружинение и нейтральный слой.
Ключевые понятия:
- Минимальный радиус изгиба. Зависит от толщины и марки металла. Слишком малый радиус приводит к трещинам на внутренней стороне.
- Пружинение (springback). Явление, при котором металл частично возвращается в исходное положение после снятия нагрузки. Особенно характерно для нержавеющей стали.
- Нейтральный слой. Условная линия в толще металла, длина которой не меняется при гибке. На его основе рассчитываются развертки деталей.
Для точных работ используются таблицы и онлайн-калькуляторы, учитывающие все эти факторы.
Безопасность при работе с металлом
Гибка металла сопряжена с рисками: острые кромки, высокие усилия, летящие осколки.
Меры безопасности:
- Использование защитных очков и перчаток.
- Надёжная фиксация заготовки.
- Проверка исправности инструмента и оборудования.
- Работа в проветриваемом помещении, особенно при нагреве металла.
- Запрет на использование повреждённых или самодельных приспособлений под высокой нагрузкой.
Соблюдение правил позволяет избежать травм и повреждения оборудования.
Гибка металла — это не просто физическая операция, а технологический процесс, требующий знаний, навыков и правильного выбора инструментов. Успешный результат зависит от понимания свойств материала, точности расчётов и соблюдения технологических норм. От простой ручной гибки в домашней мастерской до станочной обработки на промышленном оборудовании — каждый метод имеет свои преимущества и ограничения. Главное — выбирать подходящий способ в зависимости от задачи, толщины металла и требуемой точности. При грамотном подходе гибка позволяет создавать прочные, надёжные и эстетически выразительные металлические конструкции. В итоге, это важнейший навык для любого, кто работает с металлом, будь то профессиональный сварщик, строитель или домашний мастер.
