Меня зовут Игорь, я специалист по промышленному электрооборудованию в компании kabelirkutsk.ru с многолетним опытом проектирования электроснабжения объектов различного назначения. За годы практики мне довелось работать с вводно-распределительными устройствами разных типов и конфигураций, от простых щитовых конструкций до сложных комплексных систем для крупных промышленных предприятий.
Назначение и классификация ВРУ
Вводно-распределительное устройство представляет собой электротехническую установку, предназначенную для приема электроэнергии от внешних источников питания и её последующего распределения по потребителям объекта. В моей практике чаще всего приходится иметь дело с напряжениями 0,4 кВ, хотя встречаются проекты с номиналами до 10 кВ.

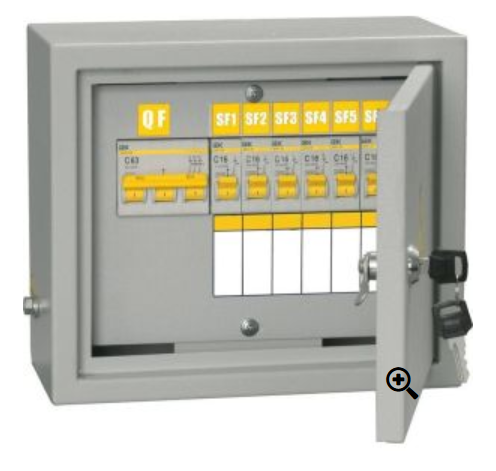

По конструктивному исполнению различаю несколько основных типов ВРУ. Щитовые конструкции применяю для небольших объектов с суммарной мощностью до 250 кВт. Шкафные исполнения использую в административных и жилых зданиях средней этажности. Для крупных промышленных предприятий проектирую камерные ВРУ с возможностью обслуживания персонала внутри.
Требования нормативной документации
При проектировании обязательно руководствуюсь требованиями ГОСТ 32395-2013, регламентирующим технические условия для комплектных распределительных устройств. Особое внимание уделяю степени защиты оболочки — для помещений с нормальными условиями достаточно IP31, для влажных помещений требуется минимум IP54.
Правила устройства электроустановок определяют обязательные требования к селективности защитных аппаратов. В каждом проекте предусматриваю координацию характеристик автоматических выключателей по принципу «сверху-вниз», чтобы при аварии отключался только поврежденный участок.
Расчетные параметры и компоновка
Определение мощности ВРУ начинаю с анализа нагрузок объекта. Учитываю установленную мощность потребителей, коэффициенты спроса и одновременности работы оборудования. Для производственных цехов применяю коэффициент спроса 0,7-0,8, для административных зданий — 0,6-0,7.
Компоновку выполняю с учетом удобства эксплуатации и ремонта. Вводные аппараты размещаю в верхней части конструкции, отходящие линии группирую по функциональному назначению. Обязательно предусматриваю резервные присоединения для возможного расширения системы в будущем.
Защитная аппаратура и автоматизация
В качестве вводных аппаратов применяю автоматические выключатели с номинальными токами от 100 до 6300 А, в зависимости от мощности объекта. Для защиты отходящих линий использую модульные автоматы или компактные выключатели серии ВА.
Систему автоматического ввода резерва проектирую для ответственных потребителей первой категории надежности. АВР обеспечивает переключение питания при исчезновении основного источника за время не более 15 секунд, что соответствует требованиям большинства технологических процессов.
Особенности монтажа и эксплуатации
При установке ВРУ соблюдаю минимальные расстояния: 0,8 м перед фронтальной стороной для обслуживания, 0,6 м с задней стороны при двустороннем обслуживании. Заземляющий контур выполняю медным проводником сечением не менее 25 мм² с сопротивлением не более 4 Ом.
Регламентное обслуживание включает ежемесячную проверку контактных соединений тепловизионным методом, полугодовую очистку от пыли и проверку работоспособности защитных аппаратов. Капитальный ремонт планирую каждые 10-12 лет с заменой изношенных элементов.
Ответы на вопросы
Какая степень защиты оболочки требуется для ВРУ во влажных помещениях?
Для влажных помещений применяю ВРУ со степенью защиты не ниже IP54, что обеспечивает защиту от брызг воды и пыли.
Нужно ли устанавливать УЗО в составе ВРУ?
УЗО обязательно для линий питания розеточных групп и влажных помещений. Уставку выбираю 100-300 мА в зависимости от длины кабельных линий.
Можно ли устанавливать ВРУ в подвальных помещениях?
Установка допустима при соблюдении требований к влажности, температурному режиму и обеспечении беспрепятственного доступа для обслуживания персонала.
Какой запас мощности предусматривать при проектировании?
Рекомендую закладывать 20-30% запаса по мощности для возможного подключения дополнительных потребителей в процессе эксплуатации объекта.
