Свайно-ростверковый фундамент формирует единую систему, где вертикальные опоры передают нагрузки на глубинные слои грунта, а горизонтальная обвязка распределяет усилия. Такой подход снижает риски неравномерных осадок на участках со слабым верхним слоем почвы. Специалисты Базис Сваи подчеркивают необходимость точного расчета несущей способности каждой сваи с учетом инженерно-геологических изысканий.
Определение конструкции и базовые требования

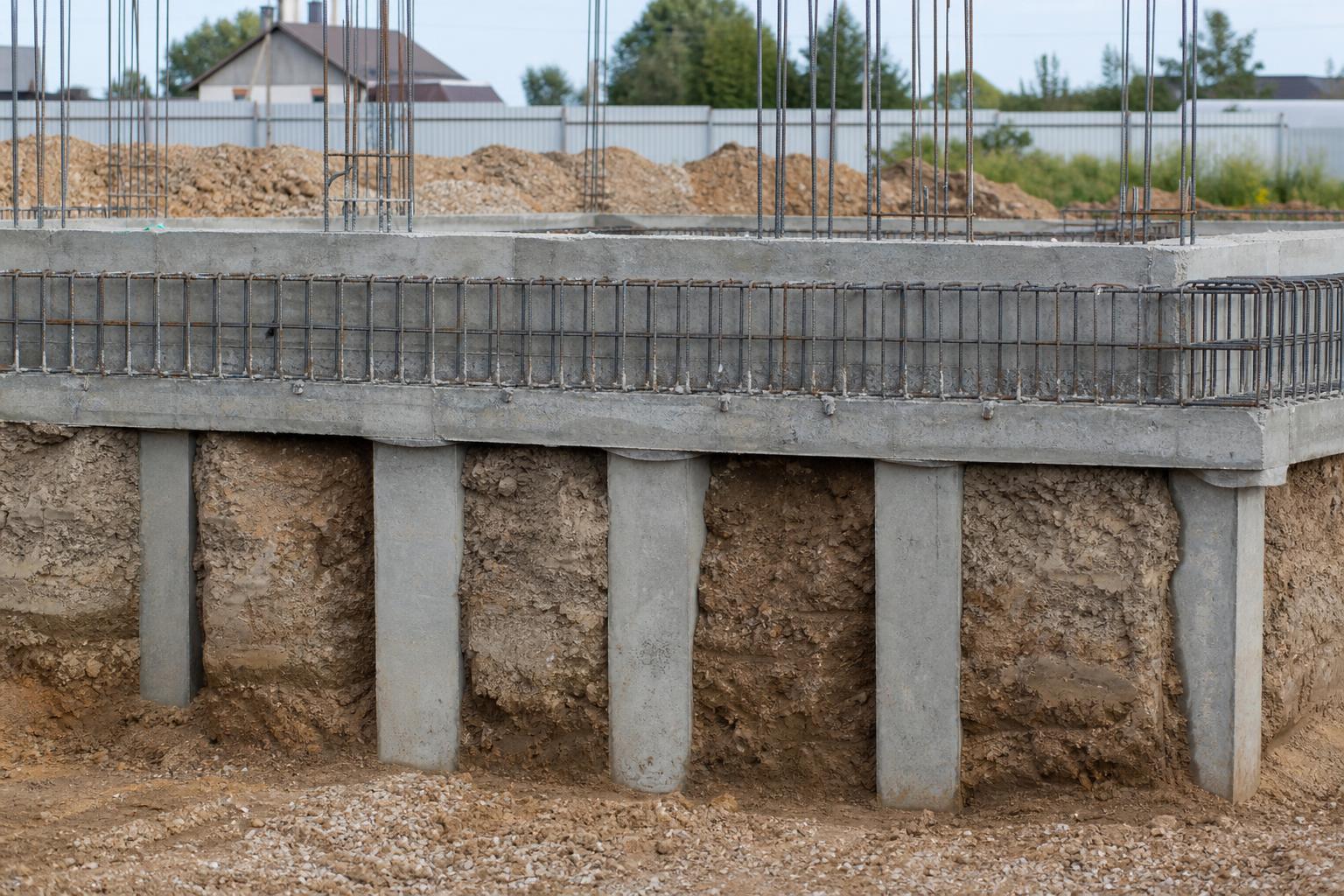

Свайно-ростверковый фундамент состоит из свай, погруженных в грунт, и ростверка, соединяющего их верхние части. Ростверк может быть монолитным или сборным, ленточным или плитным. Перед проектированием проводят геологические изыскания для определения типа грунта, уровня грунтовых вод и глубины промерзания. Эти данные позволяют рассчитать длину свай и сечение ростверка так, чтобы суммарная несущая способность превышала проектную нагрузку с коэффициентом запаса. Стандарты требуют соблюдения нормативов по заглублению свай ниже уровня промерзания и обеспечению антикоррозионной защиты металлических элементов. Бетон для ростверка должен соответствовать классу прочности не ниже B25, а арматура — периодического профиля с диаметром не менее 12 мм. Нарушение этих параметров приводит к снижению жесткости системы и ускоренному износу.
Основные параметры, определяющие долговечность
- Глубина погружения свай и их диаметр, подобранные по результатам статических испытаний.
- Тип и марка бетона ростверка с учетом агрессивности грунтовых вод.
- Качество сварных или механических соединений между сваями и ростверком.
- Наличие гидроизоляции и дренажа для отвода влаги от конструкции.
При монтаже контролируют вертикальность погружения свай и точность отметок верха. Отклонения более допустимых значений требуют корректировки проекта или дополнительных усилений. Регулярный мониторинг осадок в первые годы эксплуатации позволяет своевременно выявить отклонения от расчетных показателей.
Распределение нагрузок и методы проверки несущей способности
В системе вертикальные опоры принимают основную часть вертикальных и горизонтальных усилий от надземной части здания. Ростверк обеспечивает их равномерное перераспределение, предотвращая концентрацию напряжений в отдельных точках. Жесткость соединений определяет, насколько эффективно конструкция противостоит боковым смещениям и опрокидывающим моментам. При проектировании применяют расчетные схемы, где каждая опора рассматривается как упругая пружина с характеристиками, зависящими от грунтовых условий. Суммарная несущая способность проверяется на соответствие нормативным коэффициентам надежности. Для уточнения параметров проводят зондирование и пробные нагружения на участке.
| Тип ростверка | Особенности передачи усилий | Рекомендуемые условия применения |
|---|---|---|
| Монолитный ленточный | Обеспечивает непрерывную жесткую связь вдоль периметра | Здания с неравномерной нагрузкой на стены |
| Сборный железобетонный | Требует точной стыковки элементов для сохранения монолитности | Объекты с повторяющимися пролетами и стандартными нагрузками |
| Плитный | Распределяет усилия по всей площади опирания | Тяжелые сооружения на слабых грунтах с локальными включениями |
Результаты испытаний фиксируют в протоколах, где указывают предельные нагрузки и фактические осадки. Эти данные используют для корректировки проекта перед началом массового монтажа. Дополнительные проверки включают контроль качества бетонирования и армирования на этапе возведения. Отклонения от проектных значений осадок фиксируют с помощью геодезических инструментов. При превышении допусков проводят дополнительный анализ причин и при необходимости усиливают отдельные участки. Такой подход позволяет поддерживать стабильность системы на протяжении всего срока службы.
Последовательность работ при устройстве и проверка на каждом этапе
Возведение начинается с разметки точек погружения опор согласно проекту. Точность расположения проверяют геодезическими приборами до начала бурения или забивки. Отклонения от осей фиксируют и при необходимости корректируют расположение последующих элементов. После установки свай выполняют обрезку верхних частей до проектной отметки. Поверхность очищают от грунта и остатков материала для обеспечения надежного контакта с ростверком. Арматурные выпуски связывают с каркасом обвязки, соблюдая требуемые перехлесты и защитные слои бетона.
- Проведение геодезической разбивки и согласование координат с проектной документацией.
- Погружение свай с регистрацией фактической глубины и усилий на каждом метре.
- Контроль вертикальности и горизонтальных смещений после завершения установки каждой опоры.
- Подготовка оголовков и устройство опалубки для ростверка с проверкой размеров и уровня.
- Бетонирование с уплотнением смеси и отбором проб для лабораторных испытаний.
На стадии заливки ростверка ведут журнал работ, где отмечают температуру воздуха, время укладки и результаты вибрирования. После набора прочности проводят визуальный осмотр на наличие трещин, раковин и других дефектов поверхности.
Точность соблюдения технологических операций напрямую определяет способность конструкции сохранять проектные характеристики под длительными нагрузками.
Дополнительно применяют неразрушающие методы контроля, такие как ультразвуковое зондирование бетона и проверка толщины защитного слоя арматуры. При выявлении несоответствий разрабатывают мероприятия по усилению или перепроектированию отдельных узлов. Регулярная фиксация параметров позволяет своевременно корректировать процесс и минимизировать риски последующих деформаций.
Разновидности свай и критерии их подбора
Подбор опорных элементов зависит от характеристик грунта, глубины залегания несущих слоев и предполагаемых усилий. Каждый вид свай отличается технологией погружения, что влияет на скорость работ и требования к оборудованию. Буронабивные варианты формируют непосредственно на площадке, тогда как забивные доставляют готовыми и погружают ударным или вибрационным способом. Винтовые опоры вкручивают в грунт без выемки породы, что снижает объем земляных работ. При выборе учитывают коррозионную стойкость материала и необходимость дополнительной обработки поверхности. Армирование свай выполняют в соответствии с расчетными схемами, обеспечивая надежную связь с обвязкой.
| Тип сваи | Способ установки | Подходящие грунты | Особенности взаимодействия с ростверком |
|---|---|---|---|
| Буронабивная | Бурение скважины с последующим бетонированием | Плотные и средней плотности слои | Простая заделка арматурных выпусков в обвязку |
| Забивная железобетонная | Ударное или вибропогружение готовых стволов | Глинистые и песчаные основания без крупных включений | Требует точной подгонки оголовков перед бетонированием |
| Винтовая стальная | Вкручивание лопастных элементов | Слабые и водонасыщенные грунты | Используется оголовок для крепления к металлической или бетонной обвязке |
Дополнительно оценивают стоимость доставки и монтажа, а также доступность техники на конкретной площадке. В сложных условиях комбинируют разные типы опор для достижения равномерной осадки. После установки проводят проверку каждого элемента на соответствие проектным отметкам и несущим характеристикам. Интеграция с обвязкой требует соблюдения защитных слоев бетона и перехлестов арматуры. Применение различных свай позволяет адаптировать систему под местные условия без изменения общей схемы. Такой подход обеспечивает долговечность и снижает вероятность неравномерных деформаций в процессе эксплуатации.
Особенности соединения с надземной частью сооружения
После завершения обвязки переходят к интеграции с колоннами и стенами здания. Соединение организуют через анкерные элементы или закладные детали, которые заранее устанавливают в ростверк. Это обеспечивает передачу усилий без концентрации напряжений в отдельных зонах. При проектировании учитывают возможные температурные деформации и подвижки грунта. Между ростверком и стенами оставляют компенсационные швы, заполняемые эластичными материалами. Такой подход предотвращает появление трещин в надземных конструкциях при сезонных изменениях. Арматурные каркасы стен и колонн связывают с выпусками из обвязки, соблюдая требуемые перехлесты. Бетонирование стыков выполняют после набора прочности ростверком, чтобы избежать нарушения монолитности. В случае использования металлических колонн применяют сварные или болтовые соединения с оголовками. Проверка качества соединений включает визуальный осмотр и простукивание на наличие пустот. При необходимости проводят дополнительные испытания на сдвиг и отрыв. Правильная организация узлов снижает риск неравномерных осадок и продлевает срок службы всего здания.
Эксплуатационный контроль и ремонт
После завершения строительства проводят периодические обследования с использованием геодезических приборов. При обнаружении дефектов выполняют локальный ремонт с инъектированием трещин специальными составами, что предотвращает дальнейшее разрушение.
Учет климатических воздействий
В регионах с резкими перепадами температур применяют морозостойкие добавки в бетон и усиленную гидроизоляцию, продлевая срок службы конструкции.
Часто задаваемые вопросы
Какой минимальный класс прочности бетона требуется для ростверка?
Какой диаметр и профиль арматуры используют в конструкции?
Какие методы применяют для проверки несущей способности после монтажа?
В чем различие при выборе буронабивных и винтовых свай?
Как организуют соединение ростверка с колоннами здания?
Заключительные мысли
Грамотный подбор опор с учетом грунтовых условий и последовательная проверка на каждом этапе позволяют добиться равномерной передачи усилий и минимизировать риски деформаций. Соединения с надземными элементами, организованные через анкеры и компенсационные швы, обеспечивают целостность всей системы при температурных и сезонных изменениях. Перед началом работ обязательно уточните характеристики площадки и доступные типы свай, чтобы подобрать оптимальное решение без лишних затрат. Не забывайте контролировать качество бетона и арматурного каркаса на стадии заливки. Обратитесь к проверенным специалистам для детального расчета и реализации проекта — это поможет создать долговечное и надежное основание для вашего строения уже на этапе планирования.
